近來，氧化鎵(Ga2O3)作為一種“超寬禁帶半導體”材料，得到了持續關注。超寬禁帶半導體也屬于“第四代半導體”，與第三代半導體碳化硅(SiC)、氮化鎵(GaN)相比，氧化鎵的禁帶寬度達到了4.9eV，高于碳化硅的3.2eV和氮化鎵的3.39eV，更寬的禁帶寬度意味著電子需要更多的能量從價帶躍遷到導帶，因此氧化鎵具有耐高壓、耐高溫、大功率、抗輻照等特性。并且，在同等規格下，寬禁帶材料可以制造die size更小、功率密度更高的器件，節省配套散熱和晶圓面積，進一步降低成本。
第一代半導體指硅(Si)、鍺(Ge)等元素半導體材料；第二代半導體指砷化鎵(GaAs)、磷化銦(InP)等具有較高遷移率的半導體材料；第三代半導體指碳化硅(SiC)、氮化鎵(GaN)等寬禁帶半導體材料；第四代半導體指氧化鎵(Ga2O3)、金剛石(C)、氮化鋁(AlN)等超寬禁帶半導體材料，以及銻化鎵(GaSb)、銻化銦(InSb)等超窄禁帶半導體材料。第四代超寬禁帶材料在應用方面與第三代半導體材料有交疊，主要在功率器件領域有更突出的應用優勢。第四代超窄禁帶材料的電子容易被激發躍遷、遷移率高，主要應用于紅外探測、激光器等領域。第四代半導體全部在我國科技部的“戰略性電子材料”名單中，很多規格國外禁運、國內也禁止出口，是全球半導體技術爭搶的高地。第四代半導體核心難點在材料制備，材料端的突破將獲得極大的市場價值。
1.2 氧化鎵的晶體結構和性質
氧化鎵有5種同素異形體，分別為α、β、γ、ε和δ。其中β-Ga2O3（β相氧化鎵）最為穩定，當加熱至一定高溫時，其他亞穩態均轉換為β相，在熔點1800℃時必為β相。目前產業化以β相氧化鎵為主。
- 超寬禁帶，在超高低溫、強輻射等極端環境下性能穩定，并且對應深紫外吸收光譜，在日盲紫外探測器有應用。
- 高擊穿場強、高Baliga值，對應耐壓高、損耗低，是高壓高功率器件不可替代的明星材料。
氧化鎵是寬禁帶半導體中唯一能夠采用液相的熔體法生長的材料，并且硬度較低，材料生長和加工的成本均比碳化硅有優勢，氧化鎵將全面挑戰碳化硅。氧化鎵的Baliga優值分別是GaN和SiC的四倍和十倍，導通特性好。氧化鎵器件的功率損耗是SiC的1/7，也就是硅基器件的1/49。氧化鎵的硬度比硅還軟，因此加工難度較小，而SiC硬度高，加工成本極高。氧化鎵用液相的熔體法生長，位錯（每平方厘米的缺陷個數）＜102cm-2，而SiC用氣相法生長，位錯個數約105cm-2。氧化鎵用液相的熔體法生長，每小時長10~30mm，每爐2天，而SiC用氣相法生長，每小時長0.1~0.3mm，每爐7天。氧化鎵的晶圓線與Si、GaN以及SiC的晶圓線相似度很高，轉換的成本較低，有利于加速氧化鎵的產業化進度。從日本經濟新聞網報道的原文“Novel Crystal Technology在全球首次成功量產以新一代功率半導體材料氧化鎵制成的100毫米晶圓，客戶企業可以用支持100毫米晶圓的現有設備制造新一代產品，有效運用過去投資的老設備?！眮砜?，氧化鎵不像SiC需要特殊設備而必須新建產線，潛在可轉換的產能已非常巨大。1.4 氧化鎵的應用領域：功率器件
- 單極替換雙極：即MOSFET替換IGBT，新能源車及充電樁、特高壓、快充、工業電源、電機控制等功率市場中，淘汰硅基IGBT已是必然，硅基GaN、SiC、Ga2O3是競爭材料。
- 更加節能高效：氧化鎵功率器件能耗低，符合碳中和、碳達峰的戰略。
- 易大尺寸量產：擴徑、生產簡單，芯片工藝易實現，成本低。
- 可靠性要求高：材料穩定，結構可靠，高品質襯底/外延。
- 長期來說，氧化鎵功率器件覆蓋650V/1200V/1700V/3300V，預計2025年至2030年全面滲透車載和電氣設備領域，未來也將在超高壓的氧化鎵專屬市場發揮優勢，如高壓電源真空管等應用領域。
- 短期來說，預計氧化鎵功率器件將在門檻較低、成本敏感的中高壓市場率先出現，如消費電子、家電以及能發揮材料高可靠、高性能的工業電源等領域。
- DC/DC：12V/5V→48V轉換
1.5 氧化鎵的應用領域：射頻器件
GaN市場需要大尺寸、低成本的襯底，才能真正發揮GaN材料的優勢。同質襯底上生長同質外延的外延層品質是最好的，但由于GaN襯底價格很高，在LED、消費電子、射頻等領域采用相對廉價的襯底，如Si、藍寶石、SiC襯底，但這些襯底與GaN晶體結構的差異會造成晶格失配，相當于用成本犧牲了外延品質。當GaN同質外延GaN，才能用在激光器這類要求較高的應用場景。GaN與氧化鎵的晶格失配僅2.6%，以氧化鎵襯底，異質外延生長的GaN品質高，且無銥法生長6寸氧化鎵的成本接近硅，有望在GaN射頻器件市場得到重要應用。
熔體法是生長半導體材料最理想的方式，有以下幾個優勢。
- 品質好：位錯可趨于0，晶體品質很好；
氧化鎵是寬禁帶半導體中唯一有常壓液態的材料，即可用上述熔體法生長。氧化鎵生長常用的直拉法為熔體法的一種，需要依賴銥坩堝（貴金屬Ir單質），原因是直拉法生長氧化鎵需要高溫富氧的環境，否則原料容易分解成Ga和O2，影響產物，而只有貴金屬銥坩堝能夠在這種極端環境下保持穩定。
由于直拉法原料揮發較多，氧化鎵的長晶工藝從直拉法逐步演變?yōu)橛秀炆w和模具的導模法，兩種方法均需使用銥坩堝，目前導模法已成為主流的氧化鎵長晶方法。然而由于銥坩堝的成本和損耗太高，生長幾十爐后就會被腐蝕損耗，需要重新熔煉加工，且長晶過程中，銥會形成雜質進入晶體，產業界有很強的無銥法開發需求。2022年4月，日本經濟新聞網發布了一則消息，日本C&A公司采用一種銅坩堝的直拉法生長出2寸氧化鎵單晶，能夠?qū)⒊杀窘抵翆?dǎo)模法的1/100。
三、氧化鎵的學術研究、應用發展
SiC從2寸到6寸花了20年（1992-2012），而氧化鎵從2寸到6寸僅4年（2014-2018）
- 國外：日本NCT公司領跑全球氧化鎵產業，供應全球近100%的氧化鎵襯底，2寸片2.5萬元，4寸片5-6萬元。
- 國內：中電科46所在2018年創造了國內的氧化鎵4寸記錄，山東大學于2022年也報道了4寸，目前國內還未出現有量產能力的公司或院校，一定程度上限制于銥坩堝的成本。

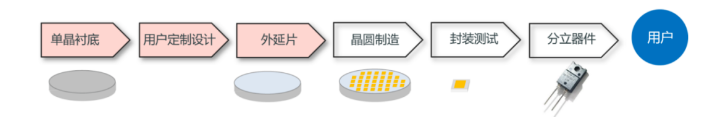

氧化鎵襯底和外延環節位于功率器件的產業鏈上游。類比碳化硅產業鏈，價值集中于上游襯底和外延環節：1顆碳化硅器件的成本中，47%來自襯底，23%來自外延，襯底+外延共占70%。隨著氧化鎵的成本進一步降低，襯底占比會比SiC小得多。
總的來說，在未來10年，氧化鎵器件將有可能成為直接與碳化硅競爭的電力電子器件，但作為半導體新材料，氧化鎵市場規模的突破取決于成本的快速降低。未來幾年是日本開始大規模導入氧化鎵的關鍵階段，中國能否緊跟業界腳步，需要國內氧化鎵產業界攜手努力。
