報告主題：碳化硅外延，“初學者”該了解哪些？
報告主題：碳化硅外延，“初學者”該了解哪些？
為什么碳化硅在電力電子領域備受關注？
SiC供應鏈概覽
SiC外延--生長的基本原理
碳化硅外延設備
外延的表征技術和要求
總結
如需領取本文報告可關注
公眾號后臺回復關鍵詞“2022”，加主編領取
報告詳細內容

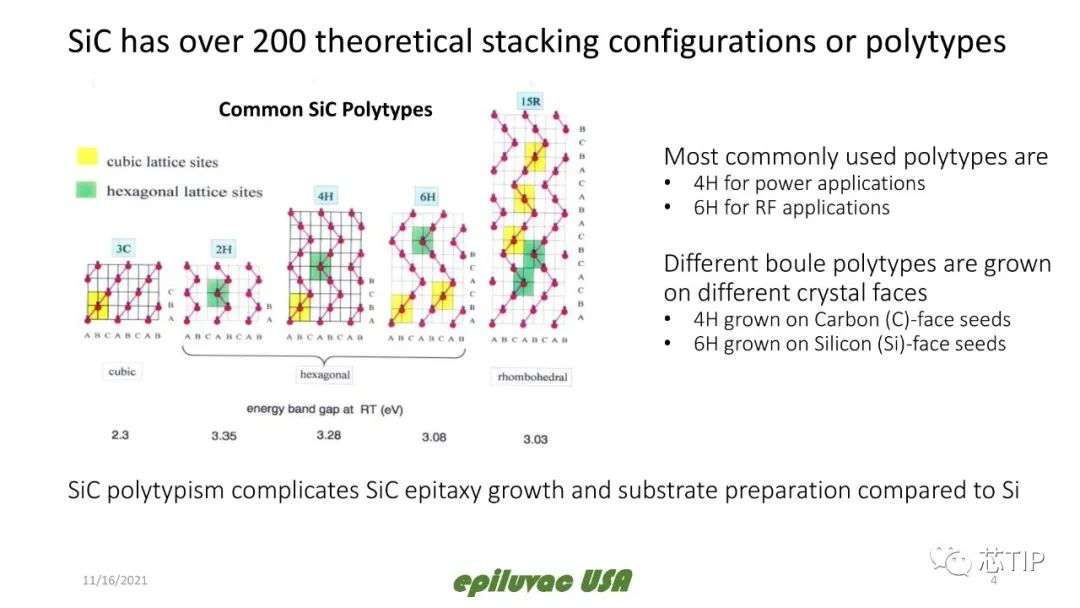

# 由于Si與C雙原子層堆積序列的差異會導致不同的晶體結構，SiC有著超過200種（目前已知）同質多型族
最被人熟知的便是立方密排的3C-SiC和六方密排的2H-SiC、4H-SiC、6H-SiC（碳化硅具有優良的物理和化學性能）
最常用的多型是：
4H-SiC——功率集成電路應用
6H-SiC——射頻應用
在不同的晶面上生長不同的晶錠多型體：
4H-SiC——在碳 (C) 面晶種上生長
6H-SiC——在硅 (Si) 面晶種上生長
與硅相比，SiC的多型性使SiC的外延生長和襯底制備更加復雜。

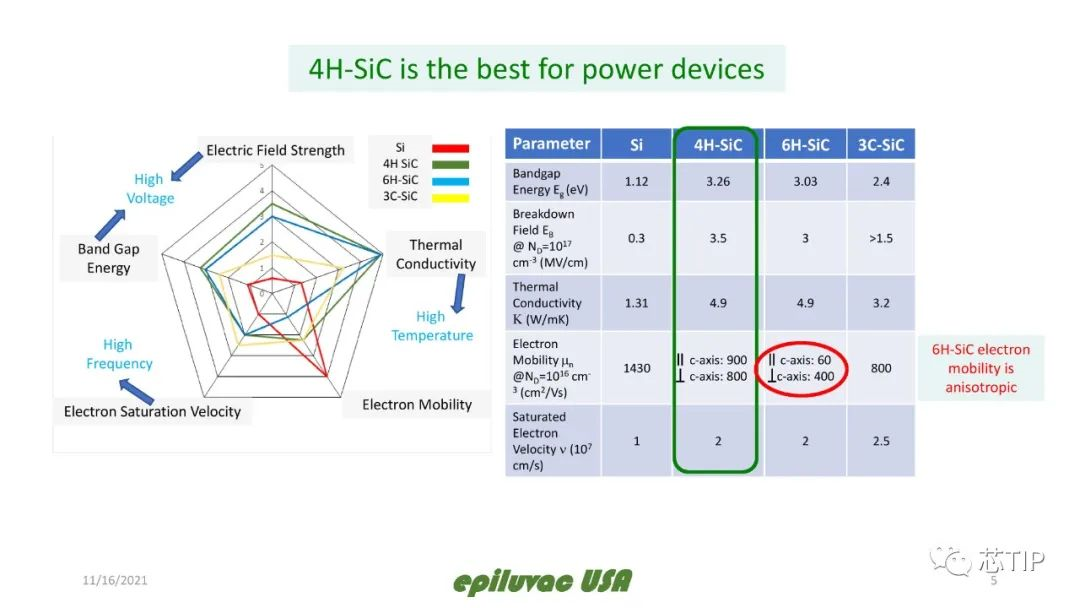

# 4H-SiC是功率器件的最佳選擇
（6H-SiC的電子遷移率是各向異性的）

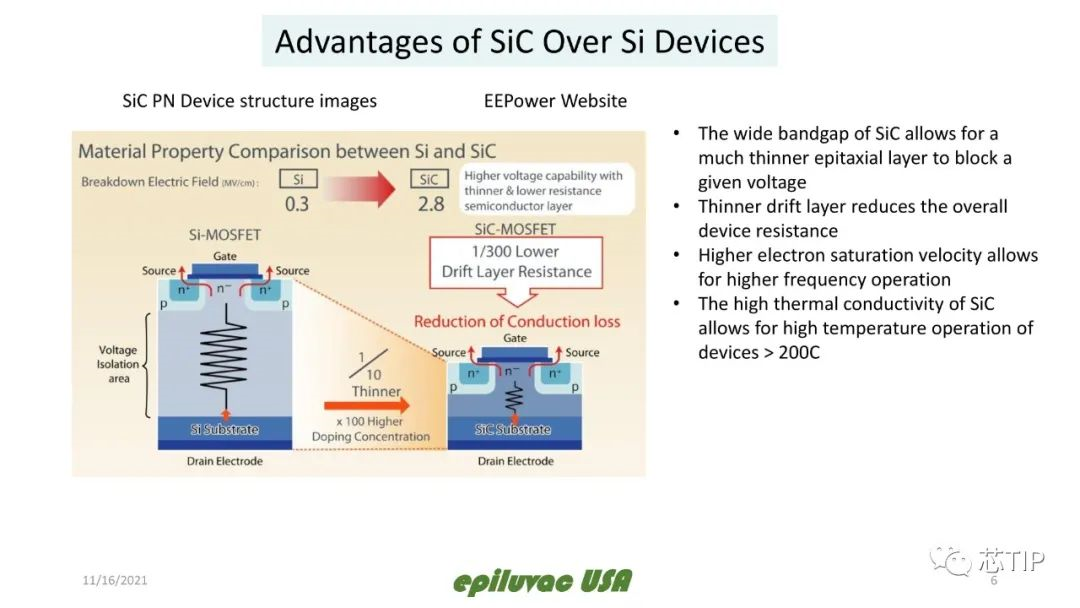

# SiC 相對于 Si 器件的優勢
? SiC 的寬帶隙允許更薄的外延層來阻擋給定的電壓
? 較薄的漂移層降低了整體器件電阻
? 更高的電子飽和速度允許更高頻率的運行
? SiC 的高導熱性允許器件在 > 200C 的高溫下運行

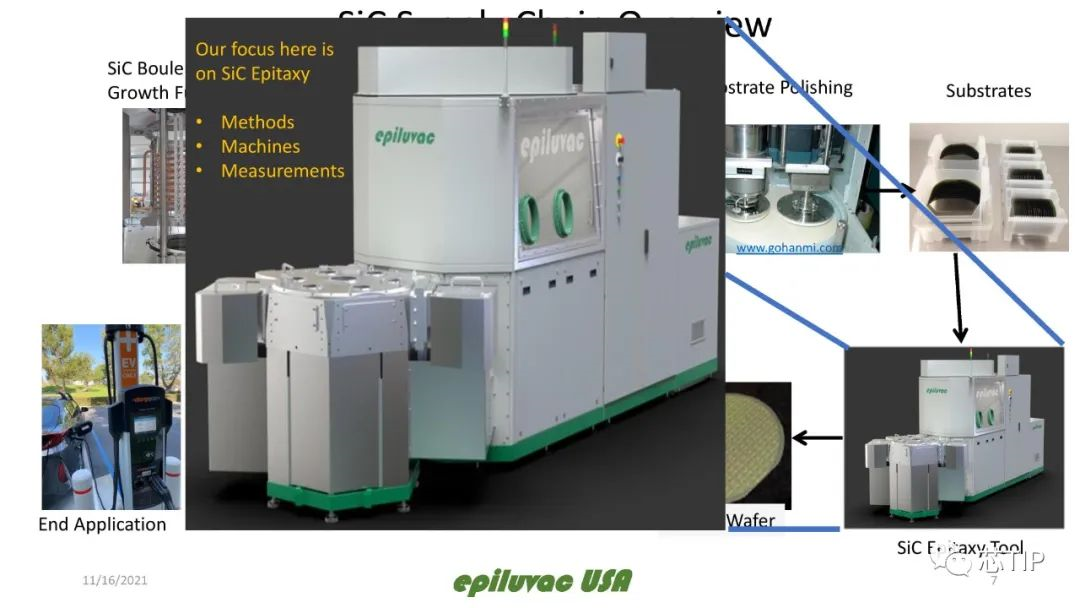

# 碳化硅供應鏈概覽

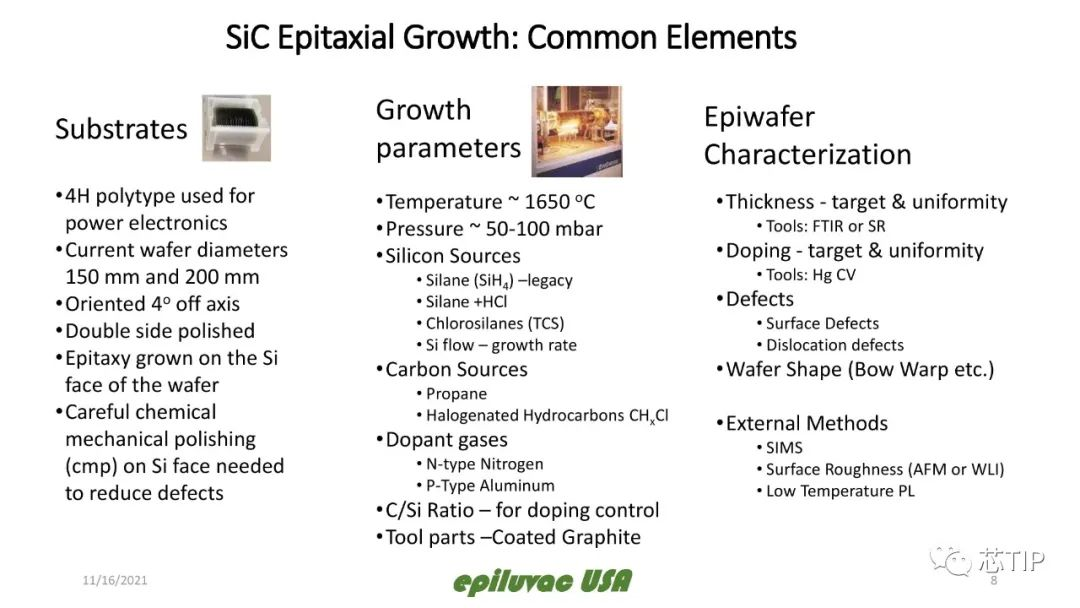

# SiC外延生長：常見元素
襯底：
?用于電力電子的4H多型
?當前晶圓直徑150 mm和200 mm
?定向4°離軸
?雙面拋光
?在晶片的硅面上生長的外延
? 需要對硅表面進行仔細的化學機械拋光 (cmp) 以減少缺陷
生長參數：
?溫度 ~ 1650 oC
?壓力 ~ 50-100 mbar
?硅源
?碳源
?摻雜氣體
?C/Si 比率——用于摻雜控制
?涂層石墨
外延片表征：
?厚度 - 目標和均勻度
?摻雜 - 目標和均勻度
?缺陷（表面缺陷、位錯缺陷）
?晶圓形狀（弓形等）
...

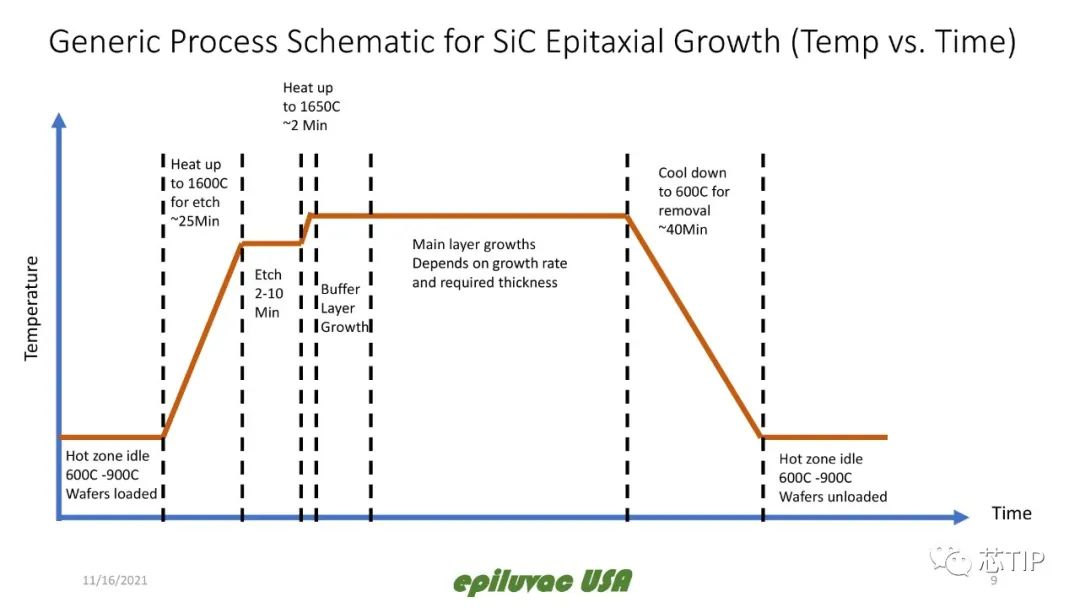

# SiC 外延生長的通用工藝示意圖（溫度與時間）

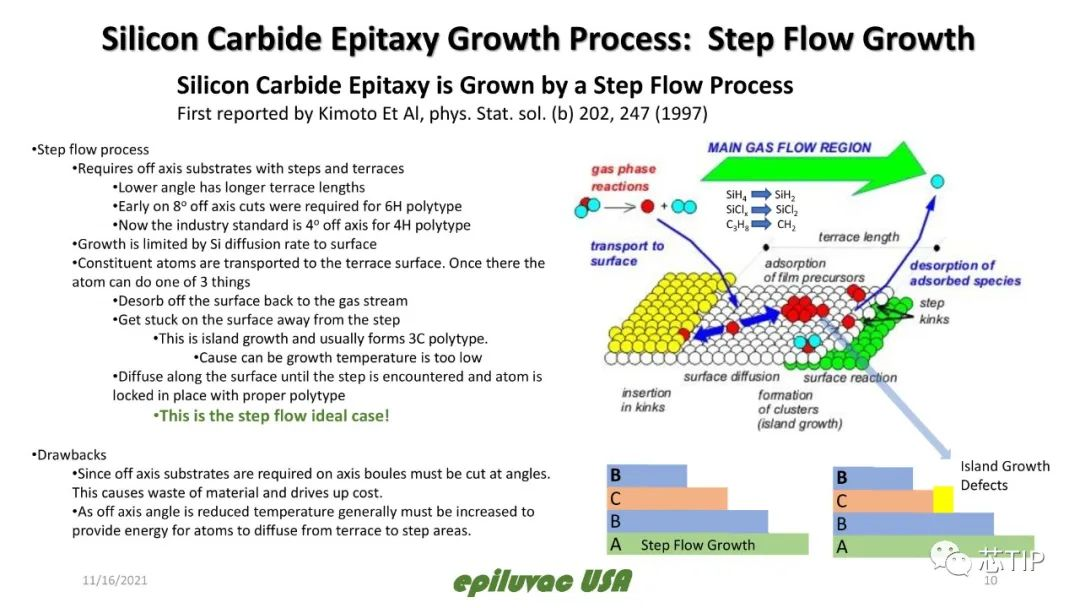

# SiC外延生長工藝:臺階流生長

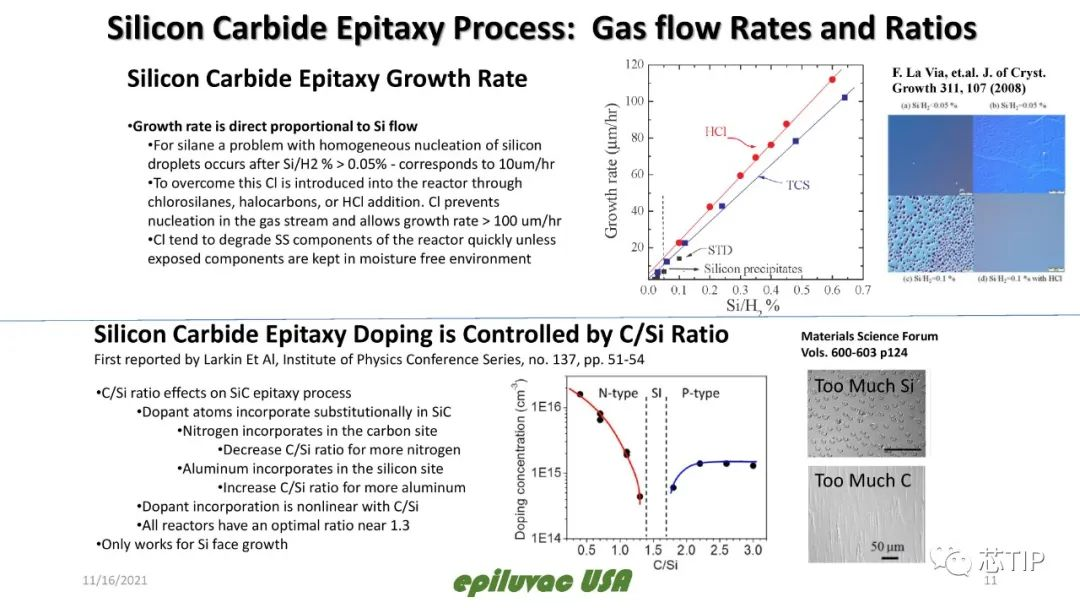

# SiC外延工藝:氣體流速和比率
碳化硅外延生長率
? 生長速度與Si 流量成正比
碳化硅外延摻雜受C/Si比控制

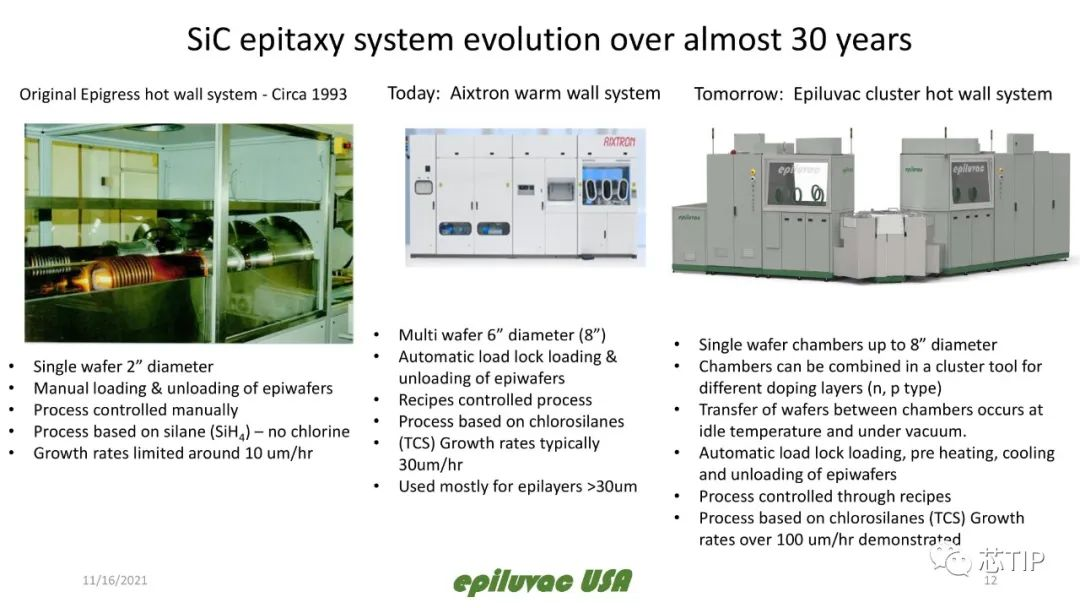

# 近 30 年的 SiC 外延系統演變
Epigress熱壁式SiC外延生長系統
? 單晶片 2” 直徑
? 手動裝載和卸載外延片
? 過程手動控制
? 基于硅烷 (SiH4) 的工藝 – 不含氯
? 增長率限制在 10 微米/小時左右
Aixtron 暖壁系統
? 多晶片 6” 直徑 (8”)
? 自動加載和卸載外延片
? 配方控制過程
? 基于氯硅烷的工藝
? (TCS) 增長率通常為 30 微米/小時
? 主要用于>30um 的外延層
Epiluvac 集群式熱壁系統
? 最大直徑為 8 英寸的單晶片室
? 腔室可以組合在一個集群設備中，用于不同的摻雜層（n、p 型）
? 腔室之間的晶片轉移發生在空閑溫度和真空下。
? 外延片的自動加載鎖定加載、預熱、冷卻和卸載
? 通過配方控制過程
? 基于氯硅烷 (TCS) 的工藝證明生長速率超過 100 um/hr

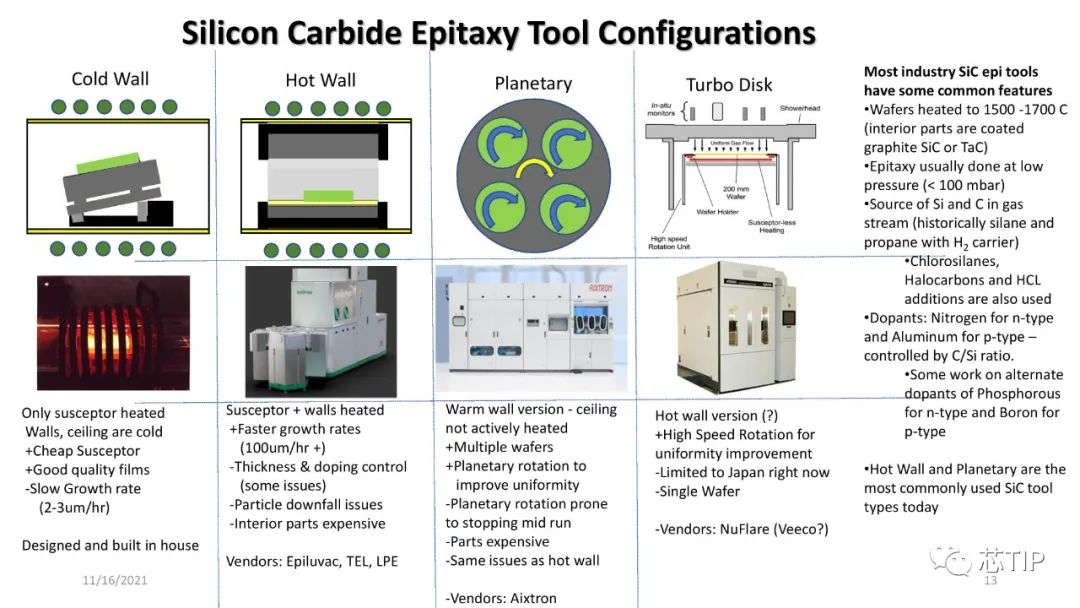

# SiC外延設備的配置

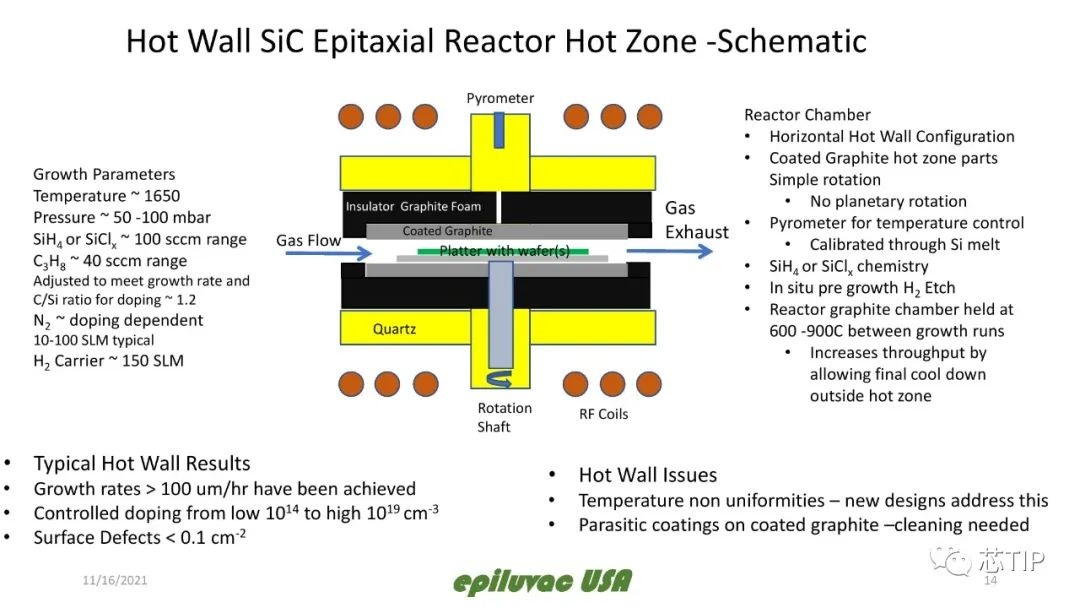

# 熱壁 SiC 外延反應器熱區 - 示意圖

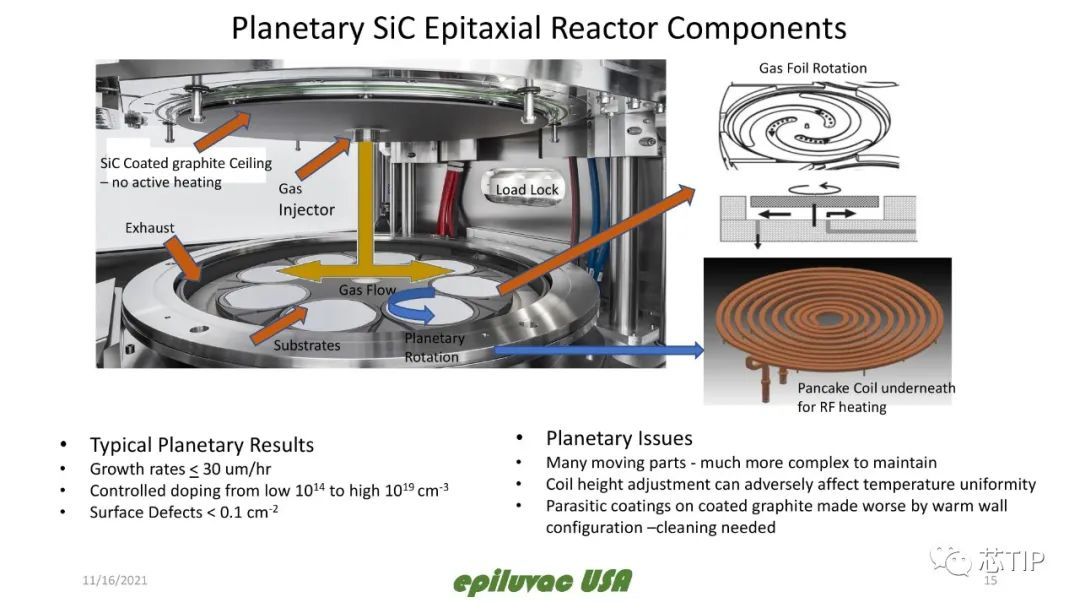

# 行星式 SiC 外延反應器組件

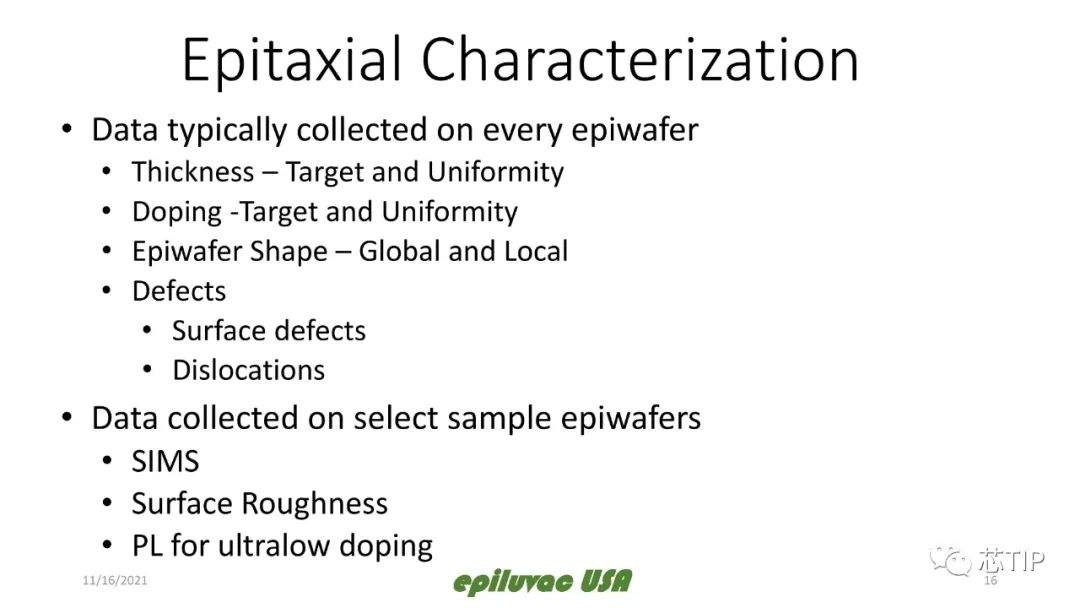

# 外延表征
在每個外延片上收集的數據
在選定的樣品外延片上收集的數據
# 外延厚度表征

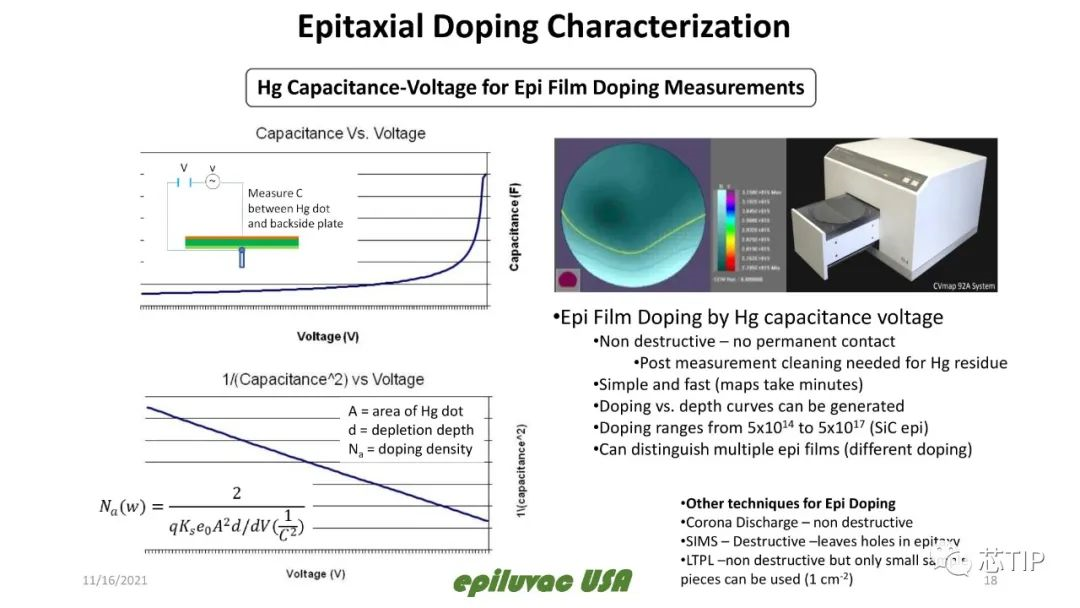

# 外延摻雜表征

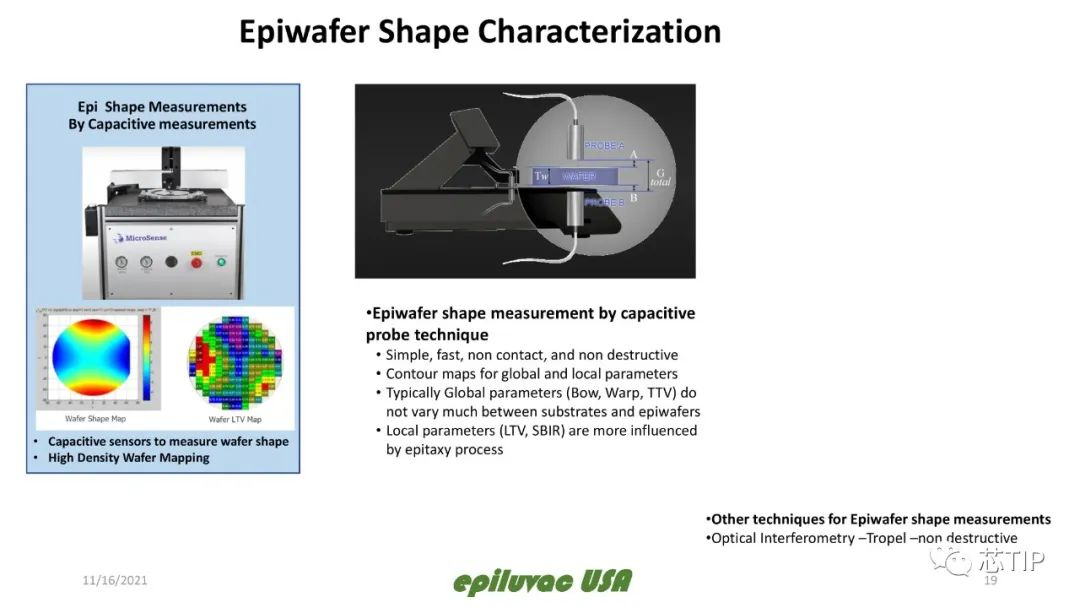

# 外延片形狀表征
（通過電容探針技術測量外延片形狀）

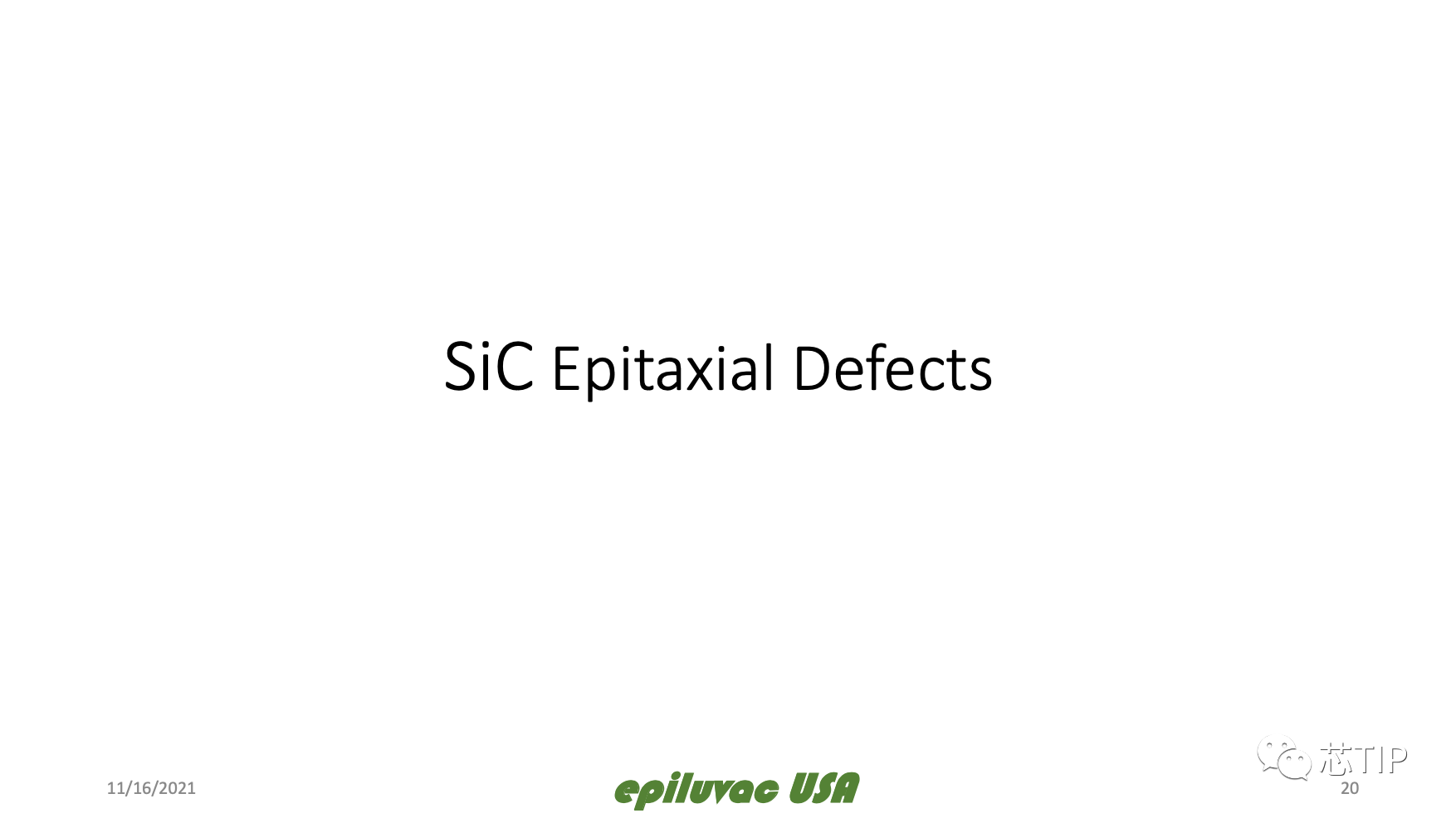

# SiC外延缺陷
# SiC外延表面缺陷

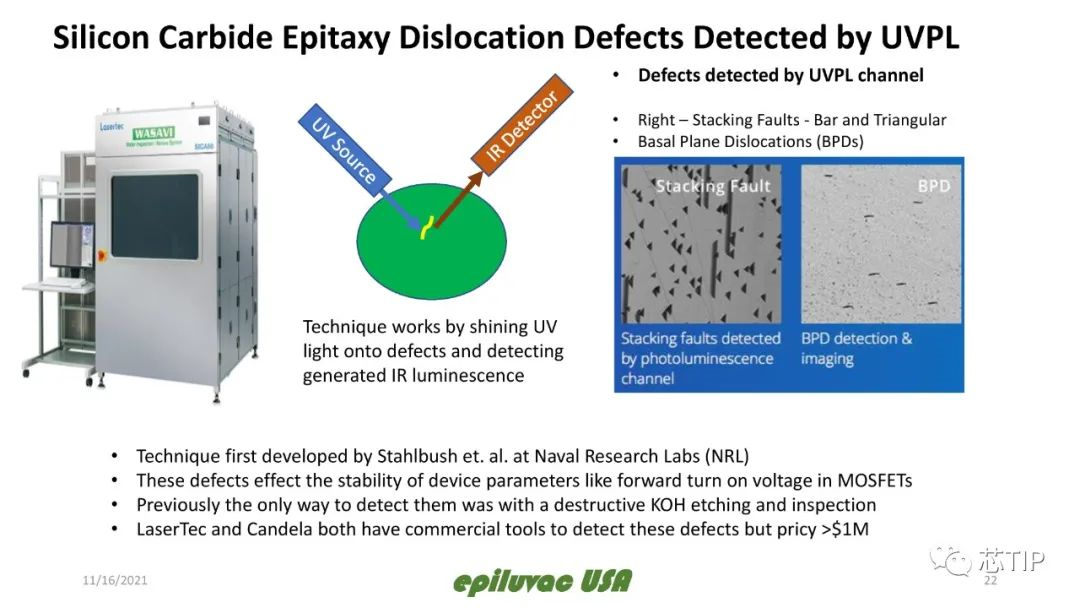

# 用 UVPL 檢測碳化硅外延位錯缺陷
# 總結
? 碳化硅在電力電子領域的發展迅速
? 為了向行業提供高質量的外延片，需要：
? 了解 SiC 外延生長過程至關重要
襯底
成長參數與機制
表征設備和技術
? SiC 外延設備——有多種選擇（現在與未來）
? 外延片表征技術和商業要求
厚度和摻雜準確度和均勻度
缺陷類型和控制
特殊要求
